ISO 14120:2015（国内等同采用 GB/T 8196-2018）是国际通用的机械安全防护装置设计标准，覆盖固定式防护装置、活动式防护装置、可调式防护装置的设计与制造一般要求。本文从标准核心内容、安全距离计算、材料选型、实操方法到设计案例，进行系统性深度解读。
一、标准概述
ISO 14120:2015 的前身是 ISO 14120:2002（GB/T 8196-2003），2015 版做了大量修订。标准的核心定位是规定固定式和活动式防护装置的设计与制造一般要求，不针对某一种机器，而是覆盖所有需要物理隔离危险的机械设备。
适用范围：
固定式防护装置（焊接/螺栓固定的护栏、罩壳） 活动式防护装置（带铰链或滑轨的门、盖板） 可调式防护装置（随工件尺寸调整的护罩）
不适用范围：
联锁装置本身（由 ISO 14119 覆盖） 电敏保护装置（光栅、安全地毯，由 IEC 61496 覆盖）
关键认知： ISO 14120 管的是"物理隔离的壳、罩、屏、门、护栏"，联锁逻辑和电气安全走别的标准。
二、防护装置分类
固定式防护装置 — 永久固定（焊接或螺栓），只有用工具才能拆除。典型应用：焊接工作站围栏、冲压机模具罩。 活动式防护装置 — 可通过铰链或导轨打开，通常带联锁。典型应用：机器人工作站安全门、包装机防护门。 可调式防护装置 — 可手动调整开口大小，调整后固定。典型应用：木工锯片护罩、激光切割机进料口。 自关闭式防护装置 — 机器工作时自动关闭，工作结束后打开。典型应用：自动装配机的物料出入口。
三、设计与制造一般要求
标准第 5 章从四个维度提出了要求：
3.1 机器方面： 防护装置的设计必须基于风险评估结果。识别所有危险源（挤压、剪切、切割、缠绕、卷入、冲击等），确定危险区边界，且防护装置本身不能产生新危险。
3.2 人的因素： 尽量减少对正常操作的干扰，便于观察和维护，考虑操作者的人体尺寸。
设计原则金字塔：
第一原则 → 防止进入（物理隔离，最可靠） 第二原则 → 限制进入（足够的安全距离） 第三原则 → 控制进入（联锁 + 锁定） 第四原则 → 警示进入（标志说明，最不可靠）
3.3 设计要点：
固定式：必须焊接或螺栓永久固定，拆除需用工具，固定系统不会因振动松脱。
活动式：尽可能与联锁装置配合使用。危险运动惯性较大的需带防护锁定——等运动完全停止后才能开门。气动/液压储能系统需带压力释放联锁。
可调式：调整机构手动操作且自动保持在设定位置，开口尺寸始终满足安全距离要求。
3.4 材料与冲击要求：
标准附录 A 给出了冲击测试方法。设计时必须考虑飞溅碎片能量、人员意外撞击、机器人碰撞路径等因素。
3.5 其他要求： 防护装置应能收集和引导切屑、冷却液、粉尘（避免二次风险）；潮湿环境需抗腐蚀处理；食品/医药行业需表面光滑、无死角、耐消毒剂。
四、安全距离——与 ISO 13857 的联动
防护装置设计中最容易出错的就是安全距离。ISO 14120 引用 ISO 13857（国内 GB/T 23821）来规定具体数值。
防止上肢触及——四个维度：
1. 上伸触及： 危险区高度 ≥ 2700mm 时安全，特殊情况可放宽到 2500mm。
2. 越过防护结构触及：
核心逻辑：护栏越高，危险区越低，需要的水平距离越小。1800mm 护栏可完全隔离上方。
3. 通过开口触及：
实际应用经验： 工业围栏最常用 50×50mm 或 40×40mm 网孔。50mm 方孔对应安全距离 ≥ 700mm；40mm 方孔对应 ≥ 400mm。1800mm 高围栏 + 50mm 网孔是最常见的组合方案。
防止下肢触及： 防护装置下沿距地面不超过 180mm，地板与防护之间槽形开口最大 180mm。
五、防护装置选型方法（实操指南）
五步选型流程：
风险评估 — 识别危险源，确定风险等级（ISO 12100） 确定防护策略 — 能用固定式？需频繁进入？进频率决定联锁还是锁定 确定安全距离 — 按 ISO 13857 查距离表，确定防护高度、网孔、水平距离 选择材料结构 — 按环境（潮湿/腐蚀/洁净）、冲击风险、可视化需求 设计细节 — 紧固方式、铰链型式、联锁选型（ISO 14119）、标志警示
典型场景选型：
工业机器人工作站 → 固定式围栏 + 联锁门 → 焊接钢网 50×50，高 ≥ 1800mm，距危险 ≥ 700mm 冲压机模具区 → 固定式护罩 → 钢板 + 观察窗，开口 ≤ 6mm 食品加工设备 → 活动式 + 联锁 → 不锈钢 304 + 聚碳酸酯 自动化装配线 → 固定围栏 + 联锁门 → 铝型材 + 亚克力，高 ≥ 1800mm
五个常见错误：
护栏高度够但忽略水平距离 — 1500mm 围栏 + 2000mm 危险区，需水平距离 ≥ 900mm 用亚克力替代聚碳酸酯 — PC 抗冲击性强 10-30 倍 联锁门间距过大 — 宽门应设双开门或加强铰链 忽略底部间隙 — 底部间隙必须 ≤ 180mm 未考虑维修通道 — 需维护的部位用螺栓固定或活动式
六、标准协同关系
ISO 14120 处于一个标准体系中：
ISO 12100（风险评估总纲）
├── ISO 14120（防护装置设计）
│ ├── ISO 13857（安全距离）
│ ├── ISO 13854（挤压间距）
│ ├── ISO 14119（联锁装置）
│ └── ISO 14122（固定通道/平台）
├── IEC 61496（电敏保护装置）
├── ISO 13849（控制系统安全 PL）
└── IEC 62061（电气安全 SIL）
简化决策树：
能完全固定隔离？→ 是 → 固定式防护装置
不能 → 需要进入吗？
偶尔进入 → 活动式 + 联锁（ISO 14120 + ISO 14119） 频繁进入 → 电敏保护装置 ± 活动式 物料通过 → 可调式/隧道式防护 + 安全距离
七、2015 版主要变化
明确区分"联锁"（打开即停机）与"锁定"（停机才能开门） 增加冲击测试要求（附录 A） 强化固定式防护装置的固定要求——"只有用工具才能拆除" 增加抗微生物要求（食品/医药行业） 补充可调式防护装置的要求 与 ISO 13857 引用关系更加清晰

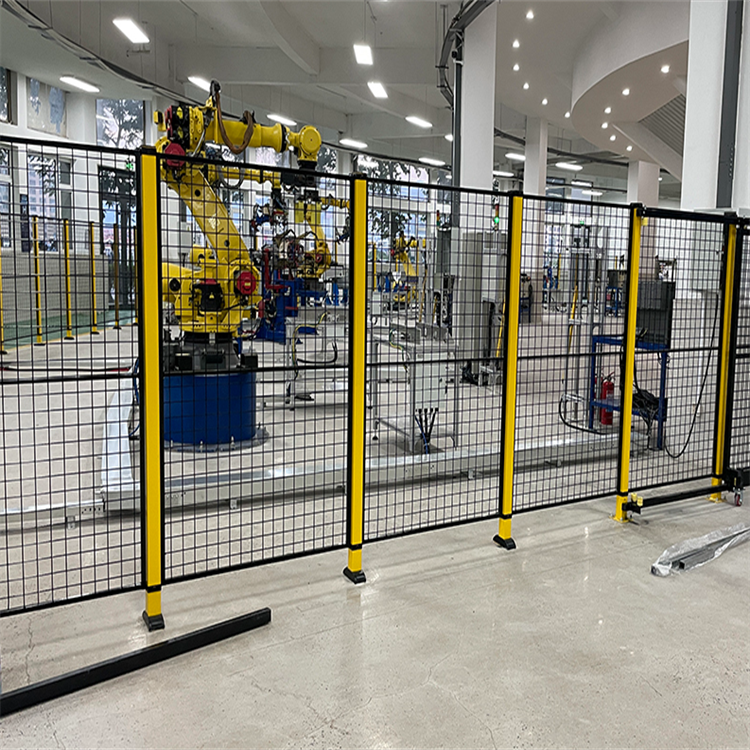

八、设计实例：机器人工作站围栏
以 FANUC M-20iA/35M 焊接工作站为例：
危险区半径 2.2m，高度 0~2800mm 护栏高度 1800mm → 无需水平安全距离 网孔 50×50mm → 安全距离 ≥ 700mm 底部间隙 ≤ 180mm 材料 Q235 热镀锌 滑动式联锁门，带防护锁定功能
最终参数：1800mm 高 / 50×50 网孔 / 距危险区 ≥ 700mm / 底部间隙 ≤ 180mm / Q235 热镀锌 / 滑动式联锁门。
